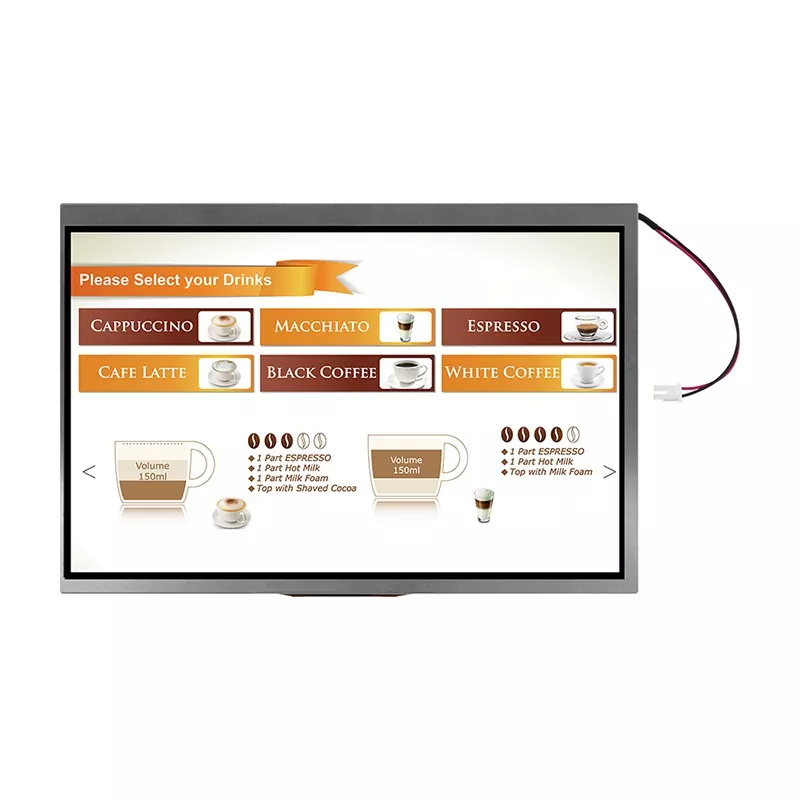

10,1 ιντσών FHD LVDS TFT Module

Καθώς η μονάδα TFT χρησιμοποιείται ευρέως στη ζωή, οι κατασκευαστές και οι προμηθευτές είναι όλο και περισσότερο. Τι κάνει τη μονάδα Victronix 10,1 ιντσών FHD LVDS TFT διαφορετική από άλλους κατασκευαστές; Αρχικά, η τυπική φωτεινότητα των 300 CD/m², η αναλογία αντίθεσης 800: 1 και οι γωνίες προβολής 80 ° (όλες οι κατευθύνσεις) εξασφαλίζουν αναγνωσιμότητα σε ποικίλα περιβάλλοντα. Δεύτερον, όχι μόνο υποστηρίζει ένα σήμα LVDS με διαμορφώσιμη είσοδο 6/8-bit μέσω PIN SEL68, καθώς και λειτουργικότητας OTP (εφάπαξ προγραμματιζόμενη) για προσαρμογή, αλλά διαθέτει επίσης ανάλυση 1920 × (RGB) × 1200 με 16,7 εκατομμύρια χρώματα, παρέχοντας αιχμηρές εικόνες σε μια ενεργή περιοχή 216,91 χ 135,5 mm. Εκτός αυτού, περνάει αυστηρές δοκιμές περιβαλλοντικού στρες (θερμικό σοκ, υγρασία, αντίσταση πτώσης) για να λειτουργούν αξιόπιστα σε ακραίες θερμοκρασίες (-20 ° C έως +70 ° C).

Αυτή η μονάδα TFT Victronix 10,1 ιντσών είναι κατάλληλη για βιομηχανικές HMIs, ιατρικές συσκευές, συστήματα εξωτερικού ελέγχου και ενσωματωμένες λύσεις που απαιτούν συνεπή απόδοση υπό σκληρές συνθήκες.

Γενικές προδιαγραφές

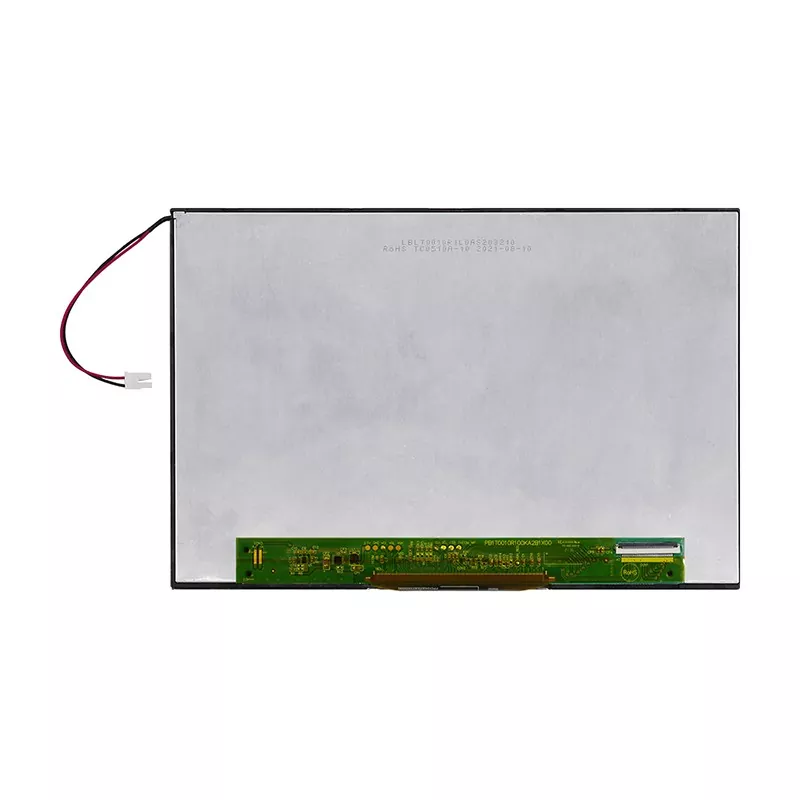

Το VXT101MBFH-01 είναι μια μονάδα TFT-LCD. Αποτελείται από ένα πάνελ TFT-LCD, οδηγό IC, FPC, πίσω φως και μονάδα CTP. Η περιοχή εμφάνισης 10.1 του περιέχει 1920x (RGB) x 1200 pixels και μπορεί να εμφανίσει έως και 16,7 εκατομμύρια χρώματα. Αυτό το προϊόν συμφωνεί με το περιβαλλοντικό κριτήριο του ROHS.

ΣΗΜΕΙΩΣΗ 1: Η μελωδία χρώματος αλλάζει ελαφρώς με θερμοκρασία και τάση οδήγησης.

Σημείωση 2: Χωρίς FPC και συγκόλληση.

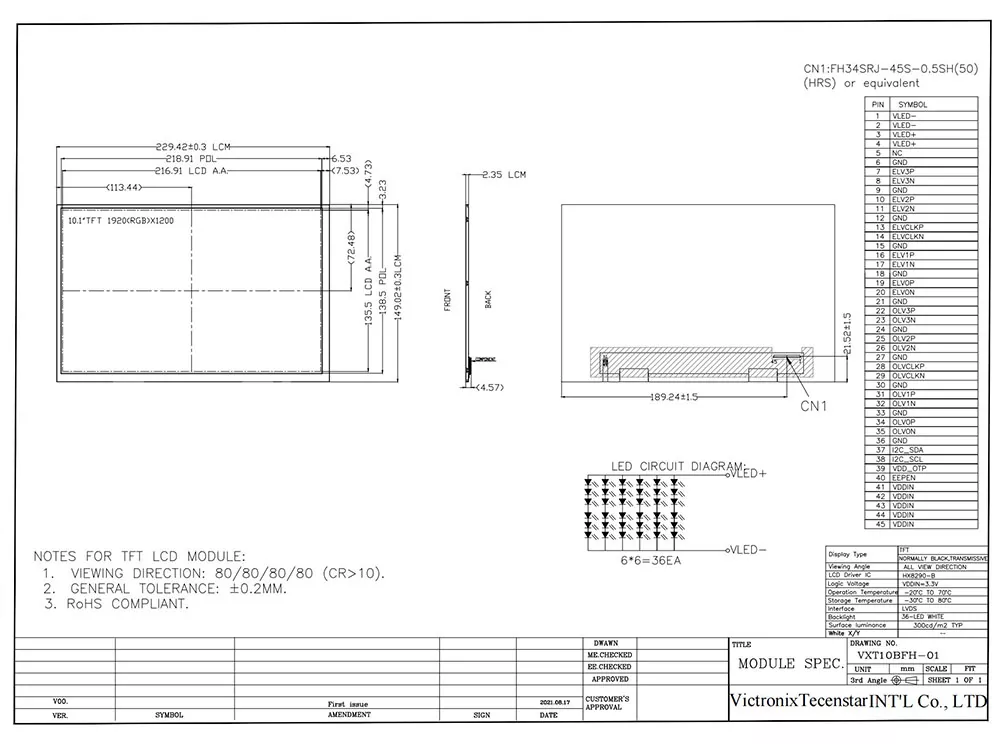

Μηχανικό σχέδιο
