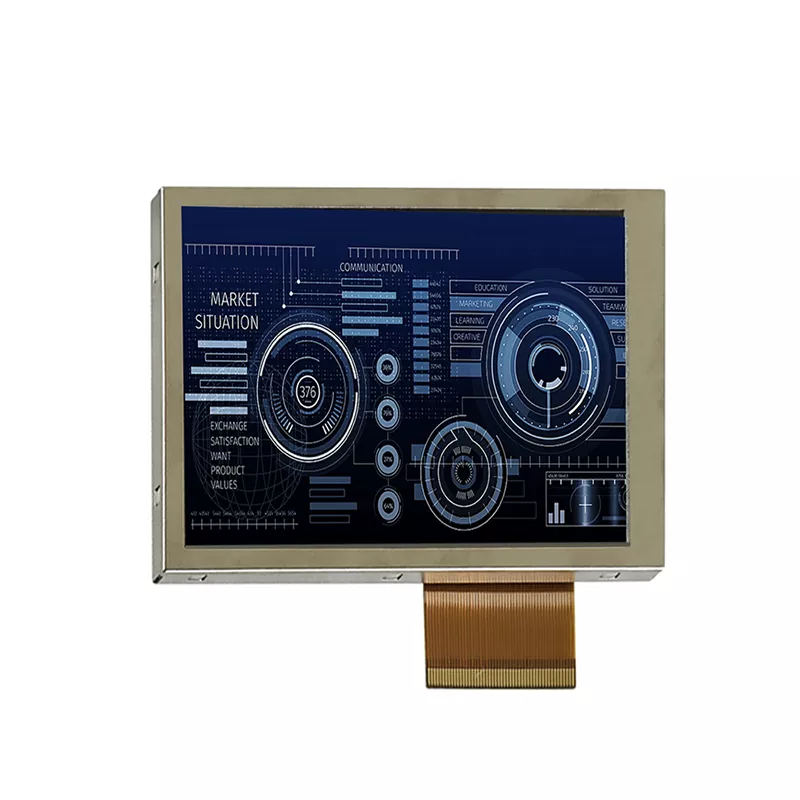

4 ιντσών 320x240 Module TFT

Το TFT LCD είναι ένας τύπος οθόνης υγρών κρυστάλλων που χρησιμοποιεί τεχνολογία τρανζίστορ λεπτής υδατογράφησης για την ενίσχυση της ποιότητας της εικόνας και έχει πολυάριθμες εφαρμογές στην καθημερινή ζωή. Ως επαγγελματίας κατασκευαστής και προμηθευτής μονάδων TFT στην Κίνα, τι κάνει τη μονάδα Victronix 4 ιντσών 320x240 TFT διαφορετική από τους άλλους κατασκευαστές; Αρχικά, υποστηρίζει 350 CD/m² τυπική φωτεινότητα και μια υψηλή τυπική αναλογία αντίθεσης 500: 1 με 50% NTSC έγχρωμη γκάμα για να εξασφαλίσει συνεπή χρώμα και σαφήνεια δεύτερη, ενσωματώνει μια μονάδα οπίσθιου φωτισμού που χρησιμοποιεί λευκό LED με τυπική διάρκεια ζωής από 20.000 έως 50.000 ώρες (έως 50% αρχική φωτεινότητα), εξασφαλίζοντας σαφή ορατότητα σε όλες τις συνθήκες φωτός. Εκτός αυτού, διαθέτει μια ευέλικτη σειριακή διασύνδεση SPI-3W και μια παράλληλη διεπαφή RGB 24 bit για ενσωμάτωση ευέλικτου συστήματος .. που οδηγείται από τον ελεγκτή ILI9322 IC. Επιπλέον, περνάει αυστηρές περιβαλλοντικές δοκιμές, συμπεριλαμβανομένης της λειτουργίας/αποθήκευσης υψηλής θερμοκρασίας (-20 ° C έως +70 ° C) και της λειτουργίας/αποθήκευσης υψηλής υγρασίας (έως 50 ° C/85%RH) για να λειτουργούν άψογα σε ένα εκτεταμένο εύρος θερμοκρασίας (-20 ° C έως +70 ° C).

Αυτή η οθόνη TFT 4 ιντσών από το Victronix χρησιμοποιείται συνήθως σε πίνακες βιομηχανικού ελέγχου, φορητά όργανα, ιατρικές συσκευές, ακροδέκτες σημείων πώλησης και άλλες εφαρμογές που απαιτούν αξιόπιστη οθόνη χρώματος υψηλής ορατότητας σε έναν συμπαγή συντελεστή μορφής.

Γενική περιγραφή

● 4.0 "(διαγώνια), 320 (RGB) x 240pixels, 16,7m χρώματα, μεταδιδία, μονάδα LCD TFT.

● Προβολή κατεύθυνσης: 6 μ.μ.

● Οδήγηση IC: ILI9322

● Διεπαφή SPI-3W+24BIT-RGB

● Τάση λογικής: 2.7-3.6V (τύπος).

Μηχανικές προδιαγραφές

Η μηχανική λεπτομέρεια φαίνεται στο σχήμα 1 και συνοψίζεται στον Πίνακα 1 παρακάτω.

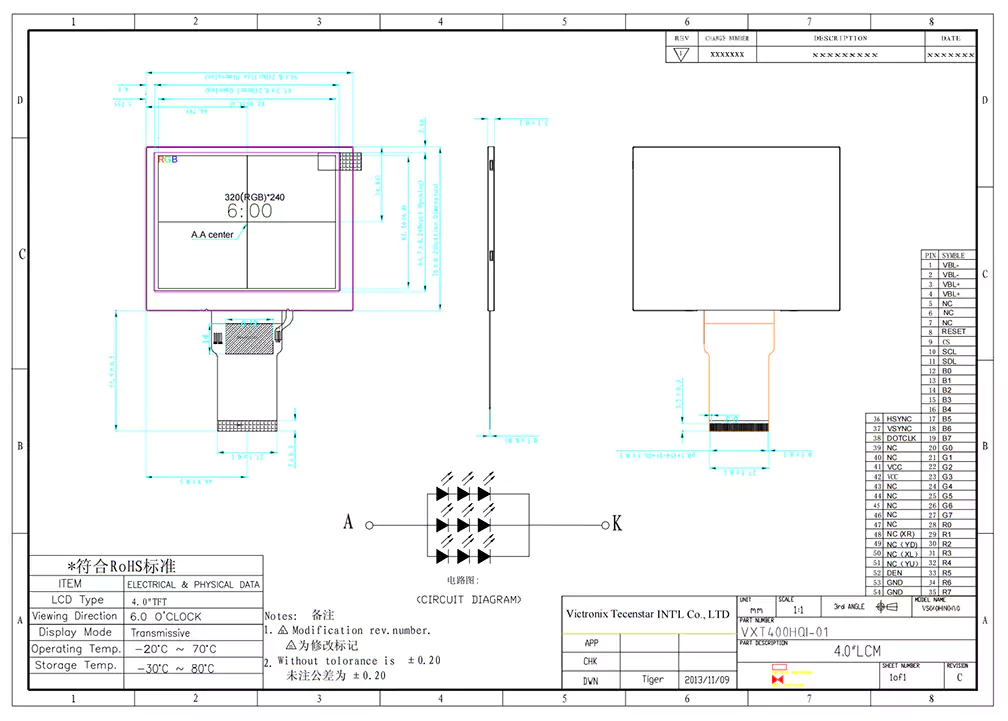

Σχέδιο περιγράμματος
